GIGABYTE MB Sc AM4 A520M S2H, AMD A520, 2xDDR4, 1xHDMI, 1xDVI, VGA, mATX
GIGABYTE MB Sc AM4 A520M S2H, AMD A520, 2xDDR4, 1xHDMI, 1xDVI, VGA, mATX

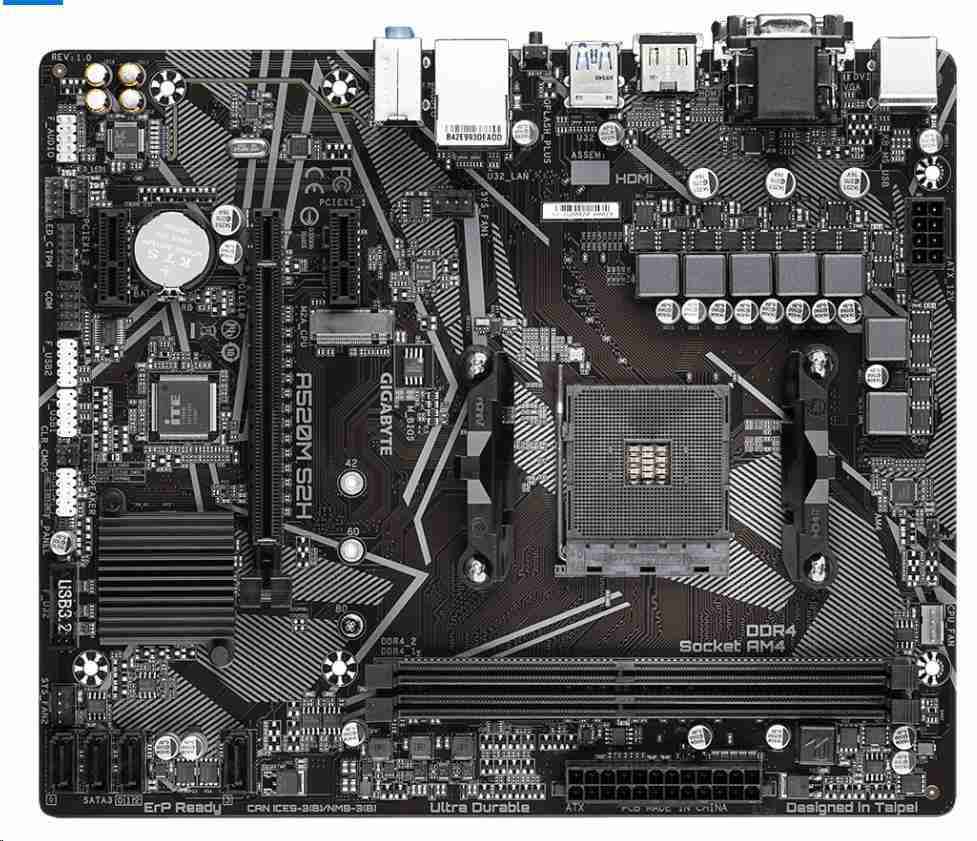

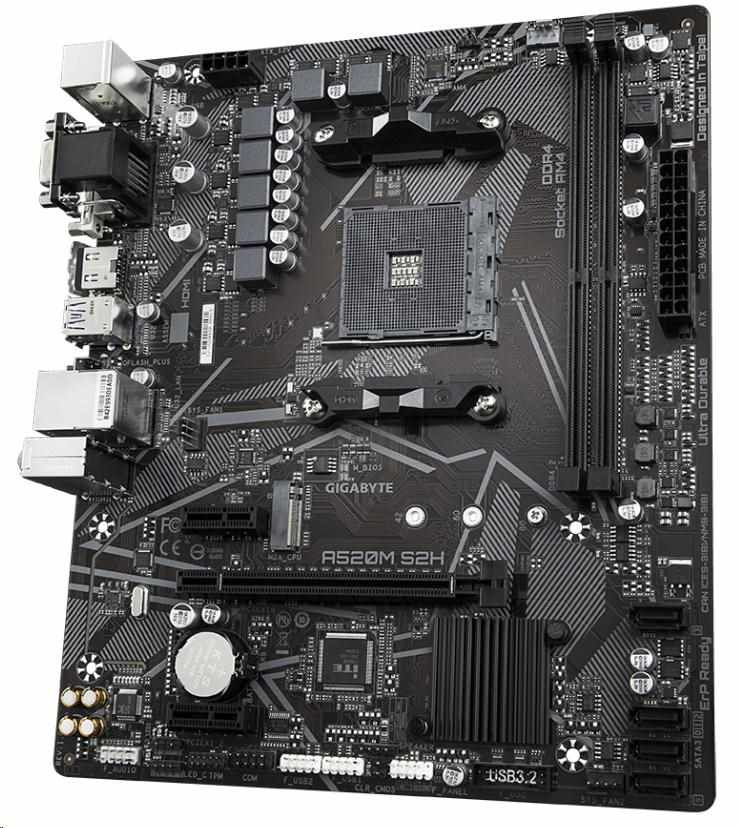

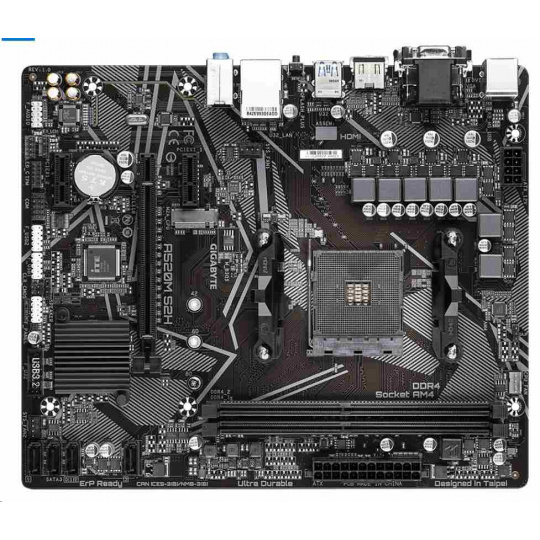

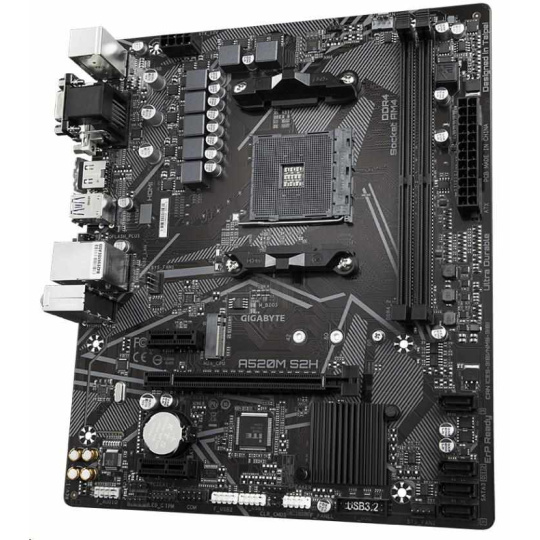

A520M S2H
Ultra odolná základná doska AMD A520 s Pure Digital VRM riešením, GIGABYTE Gaming LAN s riadením šírky pásma, PCIe 3.0 x4 M.2, RGB FUSION 2.0, inteligentný ventilátor 5, Q-Flash Plus, anti-sulfur rezistory
- Podporuje procesory AMD Ryzen™ radu 5000/ 3. generácie Ryzen™ a 3. generácie Ryzen™ s grafickými procesormi Radeon™
- Dvojkanálová ECC/ne-ECC nevyrovnaná pamäť DDR4, 2 DIMM
- 4+3 fázové čisto digitálne riešenie VRM s MOSFETmi s nízkym RDS(on)
- Ultra rýchla karta NVMe PCIe 3.0 x4 M.2 Konektor
- Exkluzívna herná sieť LAN GIGABYTE 8118 s riadením šírky pásma
- Porty HDMI, DVI-D, D-sub na viacnásobné zobrazenie
- RGB FUSION 2.0 Podporuje adresovateľné LED a RGB LED pásy
- Inteligentný ventilátor 5 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
- Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
- Dizajn rezistorov proti síre
CPU
AMD Socket AM4, podpora pre: AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ a 3rd Gen Ryzen™ s grafickými procesormi Radeon™
(Viac informácií nájdete v časti "Zoznam podporovaných procesorov".)
Čipová súprava
AMD A520
Pamäť
2 x zásuvky DDR4 DIMM s podporou až 64 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Procesory AMD Ryzen™ série 5000:
Podpora DDR4 4266(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Procesory AMD Ryzen™ 3. generácie:
Podpora pre DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Procesory AMD Ryzen™ 3. generácie s grafikou Radeon™:
Podpora pre DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Dvojkanálová architektúra pamäte
Podpora ECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8
Podpora neECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8/1Rx16
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)
Palubná grafika
Integrované v procesoroch AMD Ryzen™ 3. generácie s grafikou Radeon™:
1 x port D-Sub, podporujúci maximálne rozlíšenie 1920x1200@60 Hz
1 x port DVI-D, podporujúci maximálne rozlíšenie 1920x1200@60 Hz
* Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra.
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
Podpora až 3 displejov súčasne
Maximálna zdieľaná pamäť 16 GB
Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.
LAN
Čip Realtek® GbE LAN (1000 Mbit/100 Mbit)
Rozširujúce sloty
CPU:
1 x slot PCI Express x16, podpora PCIe 3.0 a beží na x16
Čipová súprava:
2 x sloty PCI Express x1, podpora PCIe 3.
Rozhranie úložiska
CPU:
1 x M.2 konektor (Socket 3, kľúč M, typ 2242/2260/2280 SATA a PCIe 3.0 x4/x2 podpora SSD)
Čipová sada:
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10
USB
CPU:
4 x USB 3.2 porty Gen 1 na zadnom paneli
Čipová sada:
2 x USB 3.2 porty Gen 1 dostupné cez interný konektor USB
6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)
Interné konektory I/O
1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x záhlavie ventilátora CPU
2 x záhlavie systémového ventilátora
1 x adresovateľná záhlavie LED pásu
1 x záhlavie RGB LED pásu
1 x M.2 Konektor Socket 3
4 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module (TPM) header (2x6 pinov, pre GC-TPM2.iba modul 0_S)
1 x záhlavie sériového portu
1 x záhlavie reproduktorov
1 x záhlavie narušenia šasi
1 x prepojka Clear CMOS

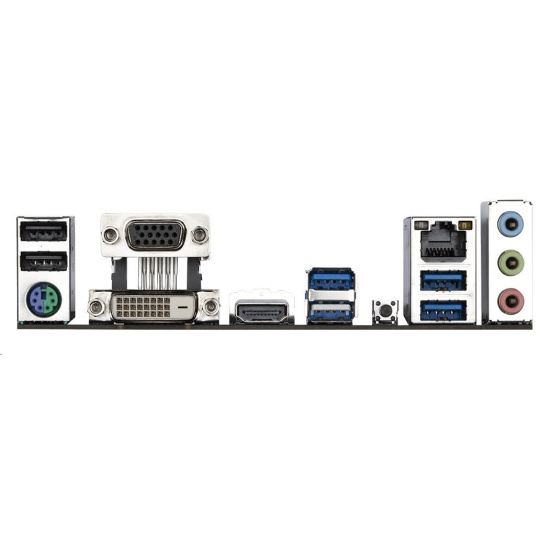

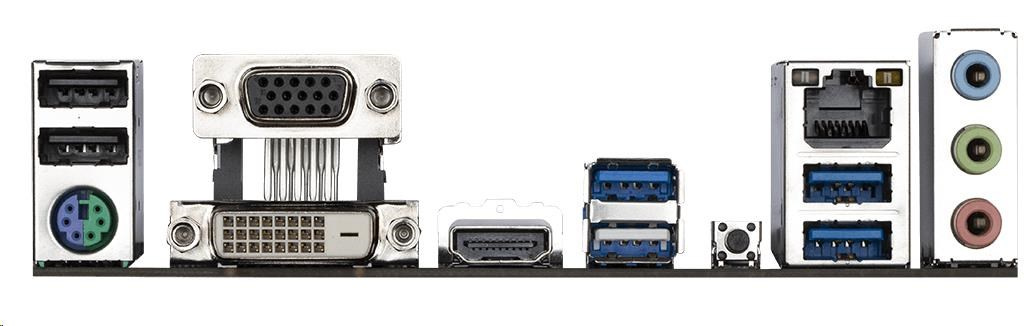

Konektory na zadnom paneli
1 x port klávesnice/myši PS/2
1 x port D-Sub
1 x port DVI-D
1 x port HDMI
4 x USB 3.2 porty Gen 1
2 x USB 2.0/1.1 port
1 x port RJ-45
1 x tlačidlo Q-Flash Plus
3 x audio konektory
Riadiaca jednotka I/O
riadiaci čip iTE® I/O
Monitorovanie H/W
Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Upozornenie na prehriatie
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného ventilátora.
BIOS
1 x 128 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.
Jedinečné vlastnosti
Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install
Dodávaný softvér
Norton® Internet Security (verzia OEM)
Realtek® 8118 Gaming LAN Bandwidth Control Utility
Operačný systém
Podpora 64-bitového systému Windows 10
Faktor formy
Formát Micro ATX; 24.4 cm x 20.5cm..
