POE injektor pasivní - 24x 100 Mb/s, stíněný panel
Popis a parametre
POE injektor pasivní - 24x 100 Mb/s, stíněný panel
Pasívny POE injektor 24x 100Mb/s, tienený panel
Panel integrujúci 24 pasívnych POE injektorov vhodných na napájanie až šestnástich zariadení.Profesionálne riešenie pre diaľkové napájanie väčšieho počtu aktívnych prvkov s integrovaným odsávačom cez UTP kabeláž.
Pridaním tohto priechodného panelu do rozvádzača získate napájacie centrum, ktoré ľahko pripojíte medzi existujúci prepínač a patch panel, ktorý už vedie k napájanému zariadeniu (IP kamera, IP telefón, bezdrôtové prvky atď.).
- tienený dizajn
- Rozsah napájania 12-57V
- maximálna spotreba energie na port 1000mA

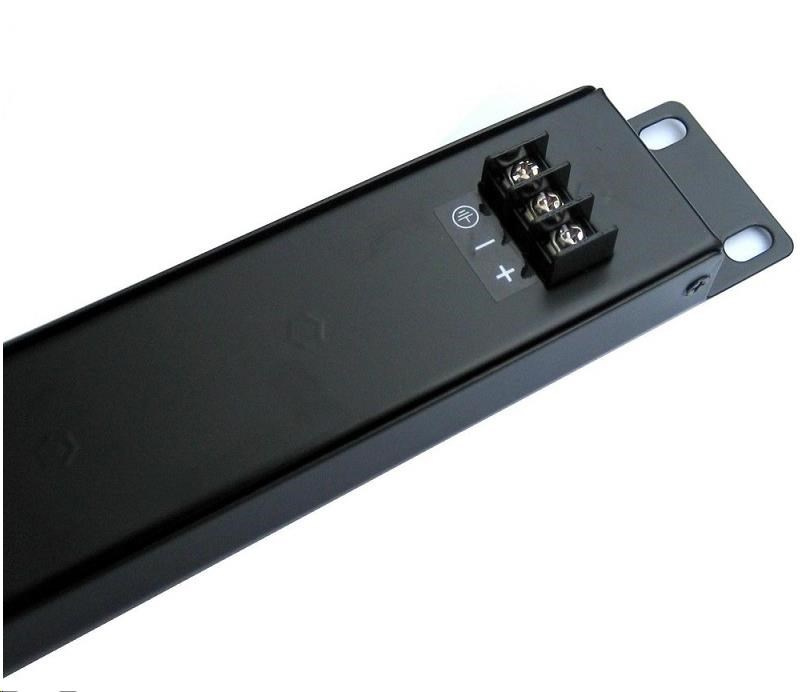

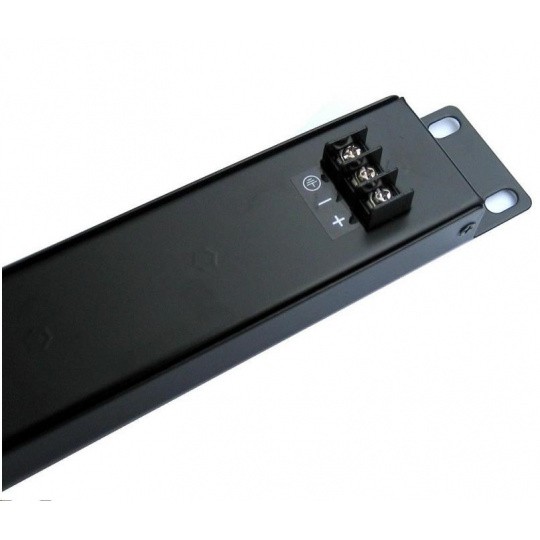

- Uzemňovací prvok vyvedený v svorkovnici na pripojenie napájacieho zdroja
- LED indikátor na vizuálne sledovanie polarity
- Dva paralelné vstupy na pripojenie externého napájacieho prvku

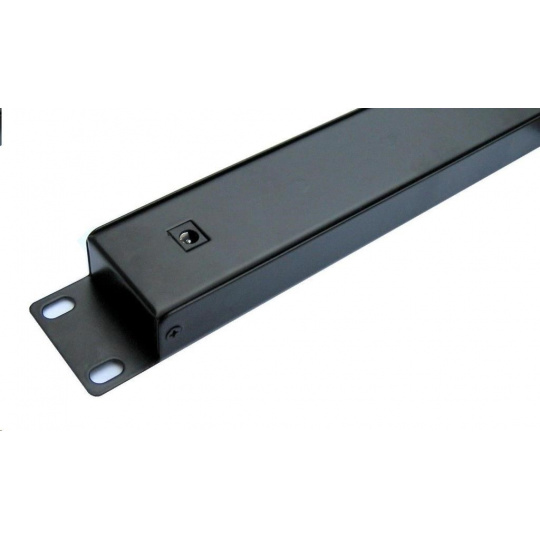

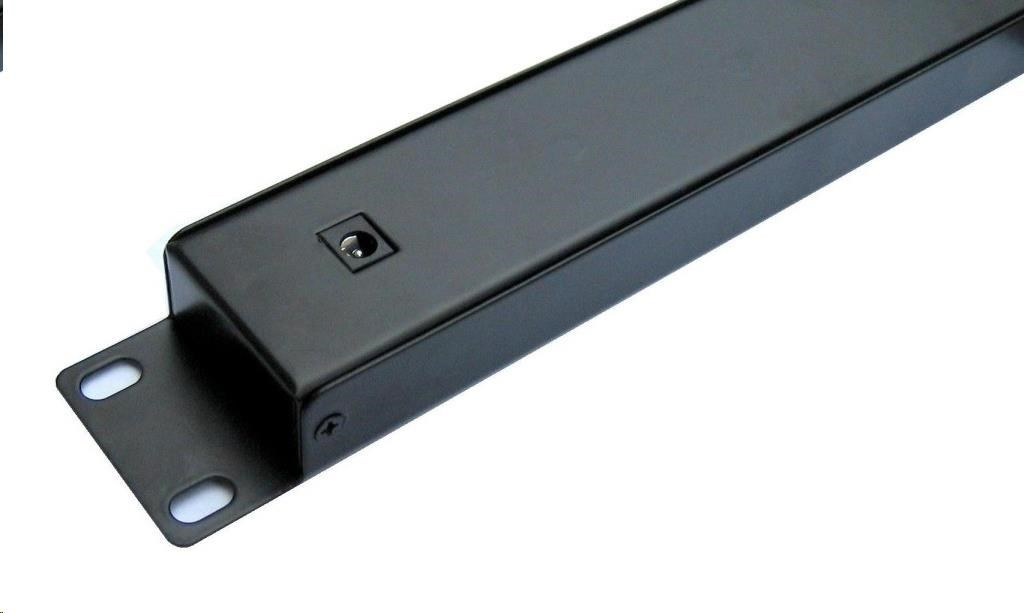

Štandardné zásuvky 2,1 mm (napájanie max. 8A)
svorkovnica (napájanie do 16A) - resetovateľná poistka proti kolísaniu prúdu (OCP ochrana 1000mA+/-10%) na každom porte
- resetovateľná poistka proti kolísaniu prúdu (OCP ochrana 1000mA+/-10%) na každom porte
Ethernetové porty bez napájania (napr. prepínač) sú pripojené k hornému radu konektorov RJ45.
Zariadenia sa pripájajú k spodnému radu konektorov RJ45 pomocou napájania cez ethernetový kábel.
Na napájanie sa používajú dva nepoužité páry ethernetového kábla.
Výkonové páry:
4,5 (kladný pól)
7.8 (záporný pól)
Rozhranie:
24x konektor RJ45 pre pripojenie k LAN (dáta)
24x konektor RJ45 pre zlúčený výstup (Data+Power)
LED signalizácia:
Vypnutie - bez signalizácie
4/5 (V+),7/8 (V-) -- zelená
4/5 (V-),7/8 (V+) -- červená
Výber napájania:
Napájací zdroj nie je súčasťou dodávky, výber a výkonové parametre napájacieho zdroja je potrebné optimalizovať podľa príslušnej spotreby napájaných prvkov a ich konfigurácie. Odporúčaná spotreba napájacieho zdroja je 15 W na pár konektorov RJ45 (24 x 15 W = 360 W na napájanie všetkých 24 panelových portov PoE).
| Technické špecifikácie | |
| Maximálne povolené vstupné hodnoty: | konektor 57V/8A, svorkovnica 57V/16A |
| Príkon: | 2,1 mm jacksvorkovnica |
| Údaje Steam: | 1/2 & 3/6 |
| Výkonové páry: | 4/5 (+) & 7/8 (-) |
| Ochrana OCP: | Resetovateľná poistka RF60 na každom porte (650 mA, +15 %/-10 %) |
| Normy: | TIA/EIA 568 Kat.5 |
| Sieť lan: | 10/100 Mb/s |
| Hmotnosť: | 67 gramov |
| Rozmery: | 482,6 mm x 44,3 mm x 25 mm |
| Prevádzková teplota: | 0 ~ 40 °C |
| Skladovacia teplota: | -40 ~ 70 °C |
| Prevádzková vlhkosť: | 10% ~ 80% relatívnej vlhkosti |
| Skladovacia vlhkosť: | 5% ~ 90% relatívnej vlhkosti |
| Certifikácia: | CE |
